靈星雨是眾多 led顯示屏廠家所使用的控制卡，其質量穩定、功能強大、控制效果好，下文是靈星雨控制卡配套的軟件使用說明

調試的主要步驟如下：

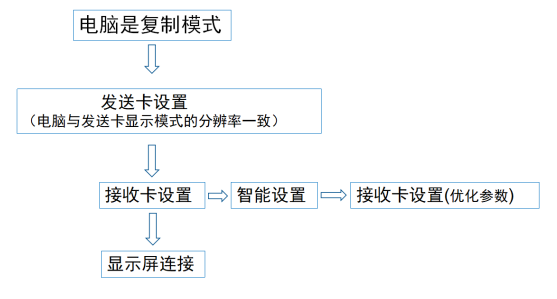

靈星雨軟件調試流程

一、電腦打開復制模式

1、電腦空白處單擊鼠標右鍵，選擇“屏幕分辨率”

2、然后選擇“復制這些顯示”即可

二、打開LedSet軟件（可從配套光盤安裝或者到靈星雨官方站下載安裝）

1、查看狀態“已連接”，點“顯示屏配置”進入發送卡界面

2、設置發送卡界面參數，設置完成后點“保存到發送卡”

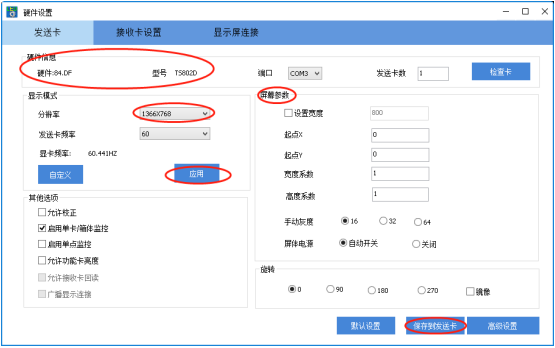

靈星雨軟件發送卡設置

①硬件信息：讀取發送卡型號和版本號

②顯示模式：

分辨率：設置與電腦顯示器分辨率一致

發送卡頻率：60HZ

③屏幕參數:

設置寬度：與發送卡帶載寬度一致

起點X：平移水平坐標

起點Y：平移垂直坐標

寬度系數：實現畫面水平縮放（大屏寬度/電腦分辨率寬度）

高度系數：實現畫面垂直縮放（大屏高度/電腦分辨率高度）

三、接收卡設置

1、設置模組參數，點“

靈星雨軟件接收卡設置

2、智能設置”

進入“智能設置向?qū)?”

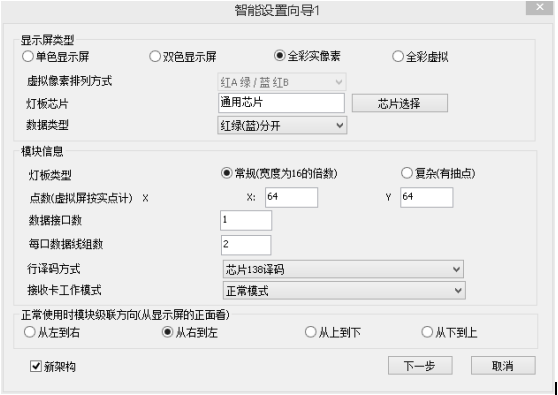

靈星雨軟件智能設置1

①顯示屏類型選擇：?jiǎn)紊?、雙色、全彩、全彩虛擬

②燈板芯片：指模組上的驅動芯片（如在選項中找不到對應芯片則選通用芯片）

③模塊信息：

led顯示屏燈板類型：模組像素點是16的倍數選擇常規，不是就選擇復雜（有抽點）

點數：X（寬度） Y（高度）注：指的是模組像素點

④ 每口數據組數：RV908接收卡要填 2 ， RV901接收卡帶轉接板，需要確定轉接板類型，看接口定義選擇（看有幾組RGB數據就是幾）

⑤ 行譯碼方式：模組的譯碼芯片，四掃以上基本都是138譯碼（不包含四掃）

新架構：新架構程序打勾（接收卡日期是2017年10月份往后的），老程序不打勾

3、設置完成都點擊“下一步”進入下一智能向?qū)Р襟E

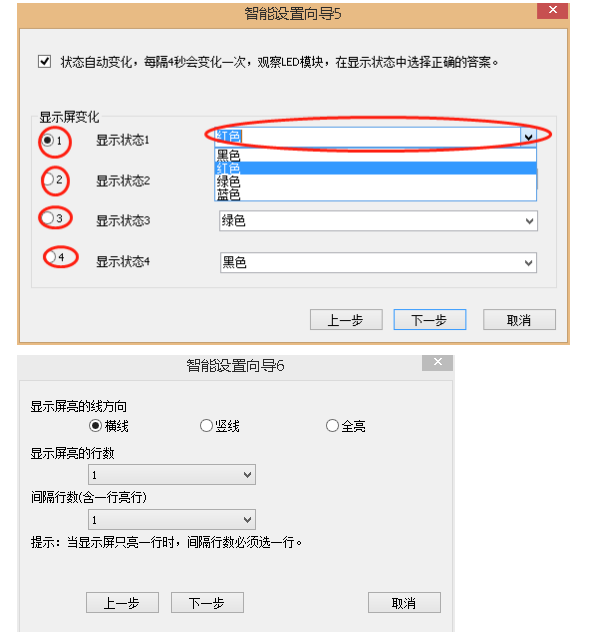

靈星雨軟件智能設置2 靈星雨軟件智能設置3

間隔行要加一行亮行（如亮兩行中間有一行不亮，那間隔行數得加一行選擇2）

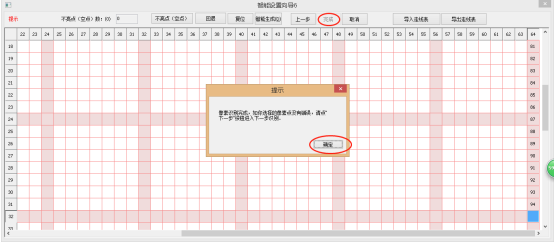

靈星雨軟件描點

根據模組閃點描點，亮哪個點就點哪個點，描點完成后會出現提示，點確定再點完成回到接收卡界面

4、優化參數

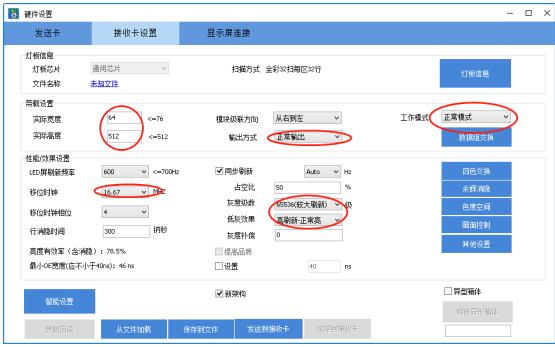

靈星雨軟件參數優化

①帶載設置：

實際寬度：接收卡帶載寬度

實際高度：接收卡帶載高度

注：填寫整屏中接收卡最大帶載的帶載寬度和高度

工作模式：RV908卡選擇8型24組數據

輸出方式：對開或多開對應選擇

②性能/效果設置

移位時鐘:16.67-21.43之間，值越大，刷新越高

灰度級數：考慮刷新（選擇65536極限刷新）

考慮灰度 (選擇65536品質優先)

低灰效果：室內（選擇高刷新較低亮或低亮度）

戶外（選擇高刷新正常量或較高亮

行消隱時間：默認值300，選擇極限刷新的時候，值要改為1000

新架構：接收卡程序是新架構程序打勾，老程序不打勾

5、設置完成后點擊“發送到接收卡”，然后“保存到接收卡” 把設置好的參數文件保存，再點“保存到文件”，“*”去掉重命名一下，保存到自己能找到的位置（建議先保存到桌面再備份）

6、如已有參數文件可跳過“智能設置”等步驟，直接點擊“從文件加載”，選擇正確的RCG文件，然后“發送到接收卡”，“保存到接收卡”即可

四、顯示屏連接

1、做連接圖

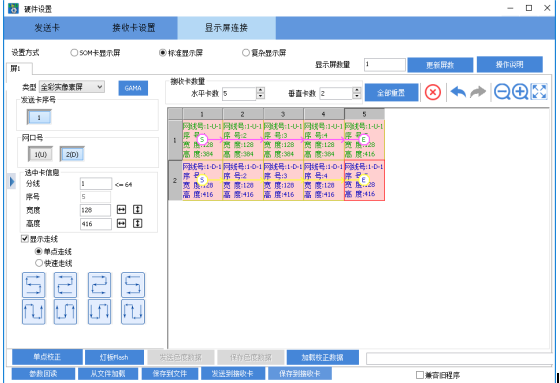

靈星雨軟件連接

①接收卡數量：

水平卡數：發送卡水平帶載接收卡的數量

垂直卡數：發送卡垂直帶載接收卡的數量

②其他：

網口號：1(U) 表示發送卡U口(靠近燈的網口)

1(D)表示發送卡D口(靠近DVI口的網口)

寬度和高度：接收卡實際帶載的寬度和高度

兼容舊程序:老程序需要打勾

設置完成點擊發送，保存到接收卡

2、把設置好的參數保存，點“保存到文件” “*”去掉重命名文件，保存到自己能找到的位置（建議先保存到桌面再備份）

4、如有做好的顯示屏連接CON文件，可跳過做連接圖步驟，直接點“從文件加載” 選擇正確的RCG文件，然后“發送到接收卡”，“保存到接收卡”即可

顯示屏調試好以后，就可以使用《LED演播室》在led顯示屏上編輯和播放內容了。
